Испытание грунта

Для чего нужно испытание грунтов

В процессе эксплуатации сооружения грунт под ним испытывает статические нагрузки и под их воздействием деформируется. Степень деформации зависит от характеристик грунта. Чтобы избежать разрушения постройки, перед началом строительства проводят испытания грунта и с учетом полученных данных вносят коррективы в проект.

Испытание грунта на плотность

Определяются следующие параметры:

• Плотность.
• Коэффициент уплотнения.
• Влажность.
• Коэффициент фильтрации.
• Крупность, гранулометрический состав.

Испытания грунтов проводятся лабораторным и полевым методом.

Лабораторные испытания грунтов

Определяются следующие характеристики грунта (в скобках соответствующий норматив ГОСТ):

• Просадочность (23161).
• Прочность, деформируемость (12248).
• Набухание, усадка (24143).
• Коэффициент фильтрации (25584).

Полевые испытания

Проводятся на месте будущего сооружения. Кроме постоянных параметров грунта определяются особенности его поведения при различных воздействиях в ходе строительства.

1. Испытания на деформируемость (20276).
2. На срез в массиве и в скважине (21719).
3. На срез в горной выработке (23741).
4. Метод статического зондирования (20069).

Испытание штампом

Позвоните прямо сейчас по телефонам +7 (495) 589-88-42, +7 (926) 401-77-22, оформите заказ, и мы недорого произведем испытание щебня и гравия по требуемым параметрам. Также для связи с нами можно воспользоваться:

• Глинистый.
• Песчаный.
• Крупнообломочный.

Если толща однородна, достаточно испытаний на уровне будущего фундамента. Если слои различаются по составу и свойствам, необходимо испытывать каждый. В зависимости от этого проводятся штамповые испытания в шурфах (карьерах, шахтах) либо в скважинах. Скважины предпочтительны также при высоком уровне подземных вод.

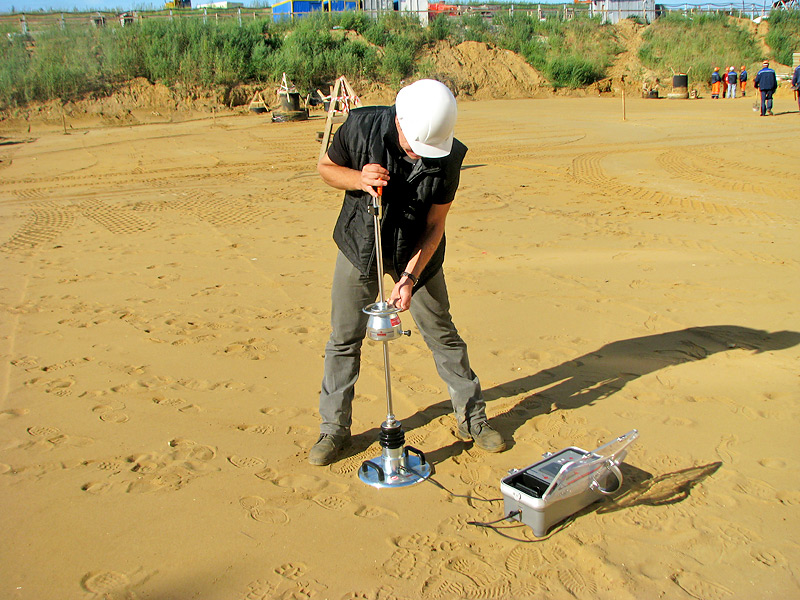

Контроль качества методом штампа ZFG-3000 ECO

ZFG 3000 - электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Сущность данного метода описана в CТ СЭВ 5497-86. Прибор ZFG 3000 предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

ZFG 3000 позволяет выполнять в полевых условиях:

• измерение динамического модуля упругости грунта Еvd
• оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости
• определение коэффициента уплотнения грунта
• построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
• печать результатов проведенных измерений с помощью встроенного термопринтера

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3000 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.

Также ZFG 3000 применяется при выполнении следующих видов работ:

• Cтроительство авто и ЖД дорог
• Взлетно-посадочные полосы
• Земляные работы, подземное строительство
• Дамбы и склоны
• Зернистые прослойки
• Засыпка траншей
• Откаточные пути
• Стабилизация почвы
• Засыпка опор
• Отвальные группы
• Контроль за уплотнением

Преимущества:

• Простота использования
• Все измерения выполняются одним человеком
• Время одного измерения 3 минуты
• Не нужен противовес
• Применим в маленьких траншеях
• Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле
• Карта памяти для простого переноса данных на ПК
• Полностью графический дисплей
• Батарея большой емкости
• Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях

Принцип действия:

Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd).
